Les Paul Своими руками. Корпус. Часть 4 - Арктоп (Арчёп)

В прошлой статье я показал наглядно как и из чего я склеил корпус.
Теперь же мы перейдём к обработке корпуса...

Так как мы будем делать арктоп (арчёп), клеим на корпус за ранее масштабированное изображение колец для выреза оного...






Кстати тут можно скачать 210 мб кучи всяких чертежей и т.п. плюс некие программы для расчёта мензуры...

Ну вот собственно и фоки. Здесь видно что после склеивания деки я её уже фрезеровал под основной корпус.. Естественно фрезой с подшипником.


Вот так выглядит изображение колец для спиливания под арктоп...




Некое отступление. Долго ломал голову как бы сделать красивый топ.. Вот несколько вариантов.. прочем пока не буду на низ заострять внимание... всему своё время.








И так...  вот таким приспособлением (кто на что горазд. полёт фантазии безграничен) отмечаем 50мм или 5 см )))) ... Это получится основная толщина корпуса... это так же можно видеть на самом чертеже... Всё что выше, будет срезано на первом(внешнем) кругу арктопа...


В итоге, так как у нас арктоп, начиная от 5 см и выше имеет 11 мм, так надо так распределить эти 11 мм на все круги чтобы они были по толщине примерно одинаковыми... (советую первую ступень сделать толщиной в 1 мм и желательно последнюю так же 1 мм).. Сей час вы поймёте о чём я говорю, и с чего собственно началась работа...

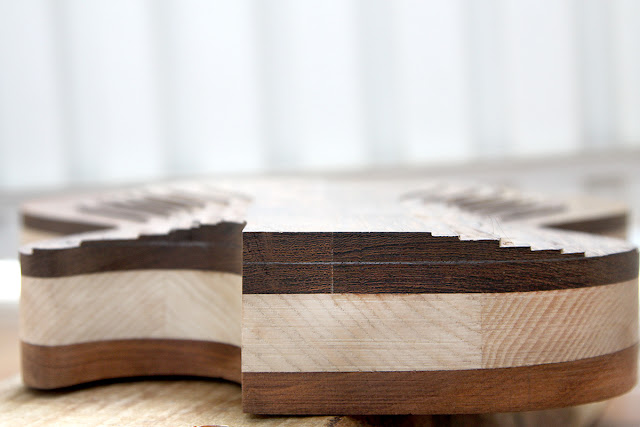

А вот уже окончательный вариант.








Думаю что всё же, не смотря на пояснения и фотки, всё же будет правильным показать вам это видео! Вы сразу поймёте в чём вся соль.

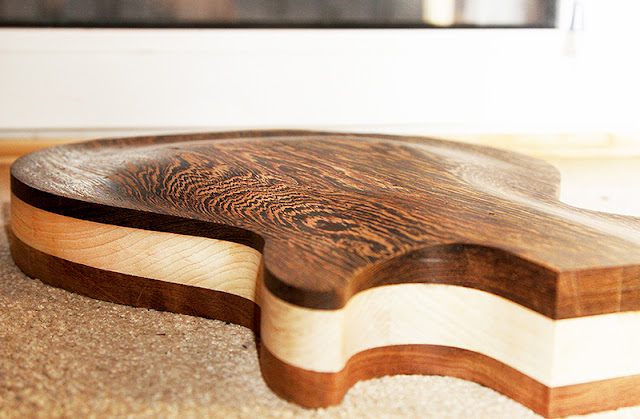

Вот результат:















В этом деле главное не спешить!!!!  И делать всё аккуратно 1000 раз замерив всё до сотой миллиметра)))  (в теории)


В следующей статье будем дырявить наше полено )
